流媒体服务和流媒体服务器的关键差异是什么？高效的运维能力是其中极其关键的差异之一，云计算+Docker+K8S让开源项目也能拥有这种能力，让每个人都能具备互联网流媒体服务能力，正如：旧时王谢堂前燕，飞入寻常百姓家！
为何要用k8s部署SRS集群？
- Simple(简单有效): 这玩意儿真的非常简单、高效便捷、直击服务部署和维护的痛点。羽扇纶巾，谈笑间强撸灰飞湮灭，不信一起来看QuickStart.
- Declarative deployment(声明式部署)：只需要根据业务量声明需要多少个SRS，自动配置和更新SLB，不用启动服务和看门狗，也不用机器故障时一顿操作猛如虎的迁移和更新。
- Expand easily(扩容很容易): K8S可以自动扩容底层基础设施，例如可通过ESS自动，而业务集群(如SRS Edge)通过修改Pod数量(或根据策略)实现扩容。
- Rolling Update(滚动式更新): K8S可以在不中断服务的前提下，实现服务的更新、回滚和灰度发布，这是提供稳定可靠高效服务的大杀器，总不能每次更新就被用户投诉吧？总不能每次都半夜三更提心吊胆吧？
本文介绍了，在不同的业务场景下，如何使用ACK(AlibabaCloud Container Service for Kubernetes)构建SRS集群。
- Deploy to Cloud Platforms: 直接部署GitHub项目到云平台K8s。
- Quick Start: 快速入门，在ACK中部署单SRS源站服务。
- SRS Shares Volume with Nginx: SRS能分发简单的HTTP，也能和Nginx配合工作提供更强大的HTTP能力，比如：SRS分发RTMP/HTTP-FLV等流协议，Nginx分发HLS。
- SRS Edge Cluster for High Concurrency Streaming: SRS边缘集群，支持高并发流媒体播放，减轻源站压力，分离源站关键业务，在SLB下自动扩容和更新。
- SRS Origin Cluster for a Large Number of Streams: SRS源站集群，支持大规模的推流，流的自动发现，以及流的灾备。
- SRS Cluster Update, Rollback, Gray Release with Zero Downtime: 如何在不中断服务的前提下，实现SRS集群的更新、回滚和灰度发布。
- SRS Cluster Rolling Update: 在平滑退出基础上的滚动更新，集群更新的基础机制。
- SRS Cluster Rolling Back: 在平滑退出基础上的发布回滚，发布遇到问题首先考虑回滚。
- SRS Cluster Canary Release: 金丝雀升级，可精确控制的流量控制和回滚。
- Useful Tips: 补充的实用话题和场景

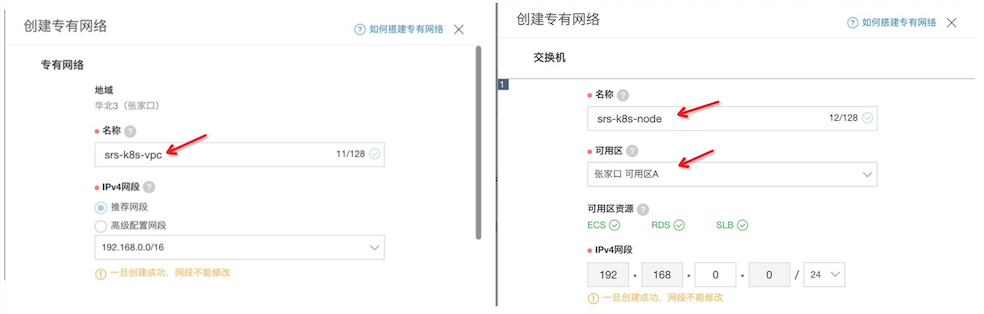

- Create K8S Cluster in ACK: 在阿里云ACK创建你的K8S集群。
- Publish Demo Streams to SRS: 推送SRS的演示流，可直接推源站，也可以推边缘集群。
- Cleanup For DVR/HLS Temporary Files: 定期，比如每天凌晨1点，清理临时文件。
- Use One SLB and EIP for All Streaming Service: 使用一个SLB(EIP)对外提供RTMP、HTTP-FLV、HLS等服务。
- Build SRS Origin Cluster as Deployment: 除了以StatefulSet有状态应用方式部署Origin Cluster， 我们还可以选择Deployment无状态应用方式。
- Managing Compute Resources for Containers: 资源的申请和限制，以及如何调度和限制如何生效。
- Auto Reload by Inotify: SRS侦听ConfigMap的变更，并支持自动reload。
Deploy to Cloud Platforms
SRS提供了一系列的模版项目，可以快速部署到云平台K8s：
Quick Start
假设你有一个k8s集群（如果没有可以从Create K8S Cluster in ACK轻松创建），执行下面的命令应该是成功的：
kubectl cluster-info
基于K8S，我们可以快速构建一个流媒体服务，尽管只有一个SRS源站。
在这个场景下，对比K8S和传统部署方式的差异：
| 对比项 | ECS | K8S | 说明 |
|---|---|---|---|
| 资源 | 手动 | 自动 | 部署时，传统方式需要手动购买相关资源， K8S自动购买需要的资源比如ECS、SLB和EIP等 |
| 部署 | 安装包 | 镜像 | Docker镜像可回滚，开发和生产环境一致，可Cache， 高效率和高密度，高可移植性，资源隔离可预测程序性能 |
| 看门狗 | 手动 | 自动 | SRS异常 退出由看门狗重新拉起，非K8S需要手动安装， K8S自动管理和拉起服务 |
| 迁移 | 手动 | 自动 | ECS更换时，非K8S需要手动申请，修改SLB，安装服务， K8S自动迁移服务，更新SLB配置监听和保活等 |

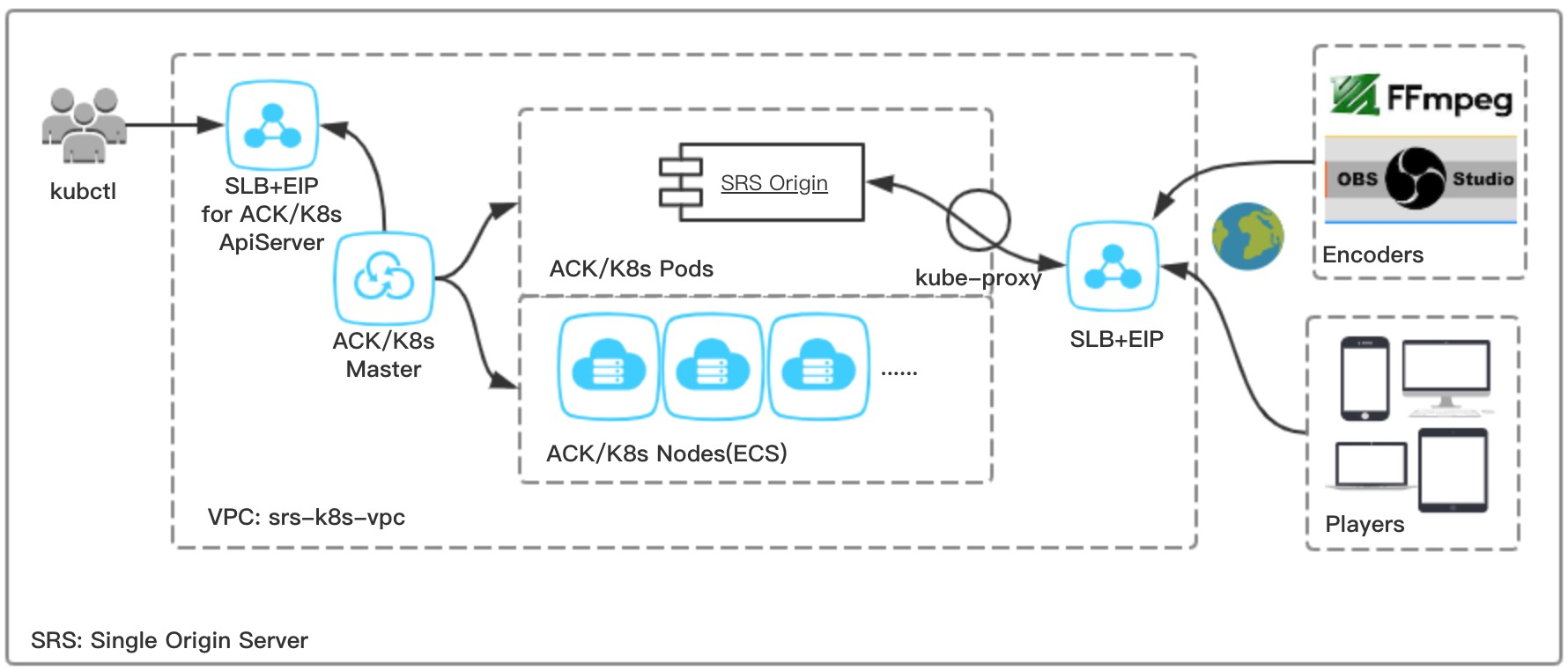

实现该场景的架构图如下所示：
Step 1: 创建一个无状态应用k8s deployment，运行SRS源站服务器：
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: srs-deploy
labels:
app: srs
spec:
replicas: 1
selector:
matchLabels:
app: srs
template:
metadata:
labels:
app: srs
spec:
containers:
- name: srs
image: ossrs/srs:3
imagePullPolicy: IfNotPresent
ports:
- containerPort: 1935
- containerPort: 1985
- containerPort: 8080
EOF
Step 2: 创建一个服务k8s service，自动创建SLB和EIP，对外提供流媒体服务：
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
name: srs-origin-service
spec:
type: LoadBalancer
selector:
app: srs
ports:
- name: srs-origin-service-1935-1935
port: 1935
protocol: TCP
targetPort: 1935
- name: srs-origin-service-1985-1985
port: 1985
protocol: TCP
targetPort: 1985
- name: srs-origin-service-8080-8080
port: 8080
protocol: TCP
targetPort: 8080
EOF
Note: 如果是自动创建SLB和EIP，那么HLS和RTMP/HTTP-FLV的IP是不一样的，你可以选择手动指定SLB，这两个服务可以用同一个SLB，参考Use One SLB and EIP for All Streaming Service。
Step 3: 大功告成。查询服务的EIP地址，你就可以推拉流了。
执行命令kubectl get svc/srs-origin-service，可以查看服务的ExternalIP，也就是公网IP：
NAME TYPE CLUSTER-IP EXTERNAL-IP
srs-origin-service LoadBalancer 172.21.12.131 28.170.32.118
例子中的IP是28.170.32.118，就可以推流到这个公网IP地址，也可以从这个地址播放：
- Publish RTMP to
rtmp://28.170.32.118/live/livestreamor Publish Demo Streams to SRS. - Play RTMP from rtmp://28.170.32.118/live/livestream
- Play HTTP-FLV from http://28.170.32.118:8080/live/livestream.flv
- Play HLS from http://28.170.32.118:8080/live/livestream.m3u8
SRS Shares Volume with Nginx
本章描述了基于K8S，SRS如何和Nginx配合提供更 丰富的HTTP服务。
我们可以用SRS分发RTMP和HTTP-FLV等流媒体，并生成HLS切片到共享Volume，然后Nginx读取Volume并分发HLS。当然SRS也可以直接分发HLS切片，之所以用Nginx，这个场景可以用在：
- 已经有Nginx和Web服务，SRS无法使用80端口，可以选择共享Volume方式给Nginx，当然也可以配置Nginx代理特定的URL。
- SRS不支持HTTPS。Nginx可以支持HTTPS，配置Nginx支持证书后，可以将SRS生成的HLS，通过HTTPS分发。
- SRS不支持HLS的鉴权。Nginx或其他Web框架，可以在用户访问HLS文件时，实现鉴权的逻辑。
- SRS只支持HTTP/1.1部分协议。Nginx有更完善的HTTP功能，比如HTTP/2，完整的HTTP协议支持。
在这个场景下，对比K8S和传统部署方式的差异：
| 对比项 | ECS | K8S | 说明 |
|---|---|---|---|
| 资源 | 手动 | 自动 | 部署时，传统方式需要手动购买相关资源， K8S自动购买需要的资源比如ECS、SLB和EIP等 |
| 部署 | 安装包 | 镜像 | Docker镜像可回滚，开发和生产环境一致，可Cache， 高效率和高密度，高可移植性，资源隔离可预测程序性能 |
| 看门狗 | 手动 | 自动 | SRS异常退出由看门狗重新拉起，非K8S需要手动安装， K8S自动管理和拉起服务 |
| 迁移 | 手动 | 自动 | ECS更换时，非K8S需要手动申请，修改SLB，安装服务， K8S自动迁移服务，更新SLB配置监听和保活等 |

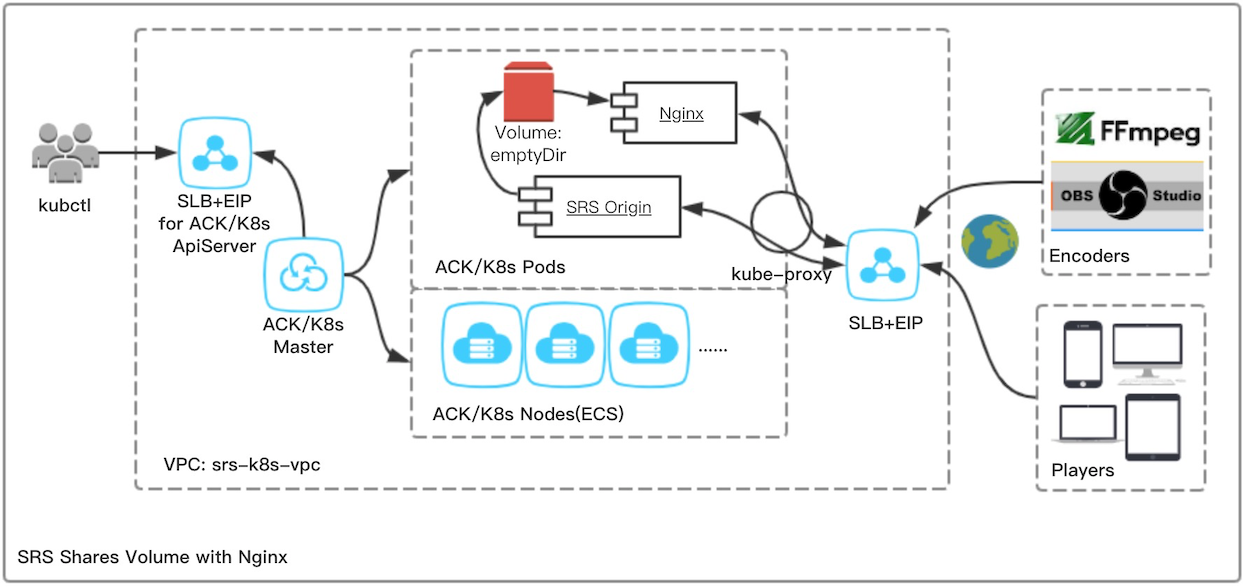

实现该场景的架构图如下所示：
Step 1: 创建一个无状态应用k8s deployment，运行SRS和Nginx，HLS写入共享Volume：
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: srs-deploy
labels:
app: srs
spec:
replicas: 1
selector:
matchLabels:
app: srs
template:
metadata:
labels:
app: srs
spec:
volumes:
- name: cache-volume
emptyDir: {}
containers:
- name: srs
image: ossrs/srs:3
imagePullPolicy: IfNotPresent
ports:
- containerPort: 1935
- containerPort: 1985
- containerPort: 8080
volumeMounts:
- name: cache-volume
mountPath: /usr/local/srs/objs/nginx/html
readOnly: false
- name: nginx
image: nginx
imagePullPolicy: IfNotPresent
ports:
- containerPort: 80
volumeMounts:
- name: cache-volume
mountPath: /usr/share/nginx/html
readOnly: true
- name: srs-cp-files
image: ossrs/srs:3
imagePullPolicy: IfNotPresent
volumeMounts:
- name: cache-volume
mountPath: /tmp/html
readOnly: false
command: ["/bin/sh"]
args:
- "-c"
- >
if [[ ! -f /tmp/html/index.html ]]; then
cp -R ./objs/nginx/html/* /tmp/html
fi &&
sleep infinity
EOF
Note: Nginx的默认目录是
/usr/share/nginx/html，若不是请改成你自己的目录。
Note: SRS和Nginx挂载了emptyDir Volume共享HLS文件，默认是空目录，会随着Pod的销毁而清空。
Note: 由于共享目录是空目录，我们启动了一个
srs-cp-files的container，拷贝SRS默认的文件，参考#1603.
Step 2: 创建一个服务k8s service，使用SLB对外提供流媒体服务：
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
name: srs-origin-service
spec:
type: LoadBalancer
selector:
app: srs
ports:
- name: srs-origin-service-80-80
port: 80
protocol: TCP
targetPort: 80
- name: srs-origin-service-1935-1935
port: 1935
protocol: TCP
targetPort: 1935
- name: srs-origin-service-1985-1985
port: 1985
protocol: TCP
targetPort: 1985
- name: srs-origin-service-8080-8080
port: 8080
protocol: TCP
targetPort: 8080
EOF
Note: 我们通过Service暴露端口，对外提供服务，其中RTMP(1935)/FLV(8080)/API(1985)由SRS提供服务，HLS(80)由Nginx提供服务。
Note: 这里我们选择ACK自动创建SLB和EIP，也可以手动指定SLB，参考Use One SLB and EIP for All Streaming Service。
Step 3: 大功告成。你可以推拉流了，其中HLS流可以从SRS(8080)播放，也可以从Nginx(80)播放：
- Publish RTMP to
rtmp://28.170.32.118/live/livestreamor Publish Demo Streams to SRS. - Play RTMP from rtmp://28.170.32.118/live/livestream
- Play HTTP-FLV from http://28.170.32.118:8080/live/livestream.flv
- Play HLS from http://28.170.32.118:8080/live/livestream.m3u8
- Play HLS from http://28.170.32.118/live/livestream.m3u8
Note: 请将上面的EIP换成你自己的，可用命令
kubectl get svc/srs-origin-service查看你的EIP。
SRS Edge Cluster for High Concurrency Streaming
本章描述了基于K8S，如何构建Edge Cluster实现高并发流媒体播放。
Edge Cluster实现了合并回源，对于某一路流，不管有多少客户端播放，Edge Server都只会从Origin Server取一路流，这样可以通过扩展Edge Cluster来增加支持的播放能力，也就是CDN网络具备的重要能力：高并发。
Note: Edge Cluster根据客户端播放的协议不同，可以分为RTMP Edge Cluster或HTTP-FLV Edge Cluster，详细请参考相关Wiki。
对于自建源站，没有那么多播放量，为何不建议使用SRS单源站直接提供服务，而要用Edge Cluster呢？主要场景分析如下：
- 防止Origin过载，即使推流非常少而且播放的流也不多，比如自建源站后使用CDN回源，在多家CDN回源时，也可能一个CDN一条流会有多个回源连接。使用Edge能保护Origin不因为回源造成Origin问题，最多就是某些Edge被回源打挂。
- 可以使用多个Edge Cluster（只需要再加srs-edge-service就可以），对外用不同的SLB暴露，可以针对每个SLB限流，防止CDN之间互相干扰。这样能保证某些CDN是可用的，而不是Origin挂了后所有CDN都不可用。
- 分离Origin关键业务，将下行流媒体分发业务交给Edge Cluster，Origin可以做切片、DVR、鉴权等关键业务，避免业务之间互相干扰。
在这个场景下，对比K8S和传统部署方式的差异：
| 对比项 | ECS | K8S | 说明 |
|---|---|---|---|
| 资源 | 手动 | 自动 | 部署时，传统方式需要手动购买相关资源， K8S自动购买需要的资源比如ECS、SLB和EIP等 |
| 部署 | 安装包 | 镜像 | Docker镜像可回滚，开发和生产环境一致，可Cache， 高效率和高密度，高可移植性，资源隔离可预测程序性能 |
| 看门狗 | 手动 | 自动 | SRS异常退出由看门狗重新拉起，非K8S需要手动安装， K8S自动管理和拉起服务 |
| 迁移 | 手动 | 自动 | ECS更换时，非K8S需要手动申请，修改SLB，安装服务， K8S自动迁移服务，更新SLB配置监听和保活等 |
| 配置 | 文件 | Volume | ECS需要手动管理配置；K8S配置在ConfigMap， 通过Volume挂载为配置文件，扩容时不用变更 |
| 扩容 | 手动 | 自动 | 需要新开进程时，ECS需要申请部署和配置， K8S只需要修改Replicas数目即可(也可自动扩容) |
| 发现 | 手动 | 自动 | Origin变更IP时，ECS需要手动修改配置， K8S自动通知边缘和自动发现 |
| SLB | 手动 | 自动 | 新增Edge时，ECS需要手动更新SLB配置， K8S自动更新SLB配置 |

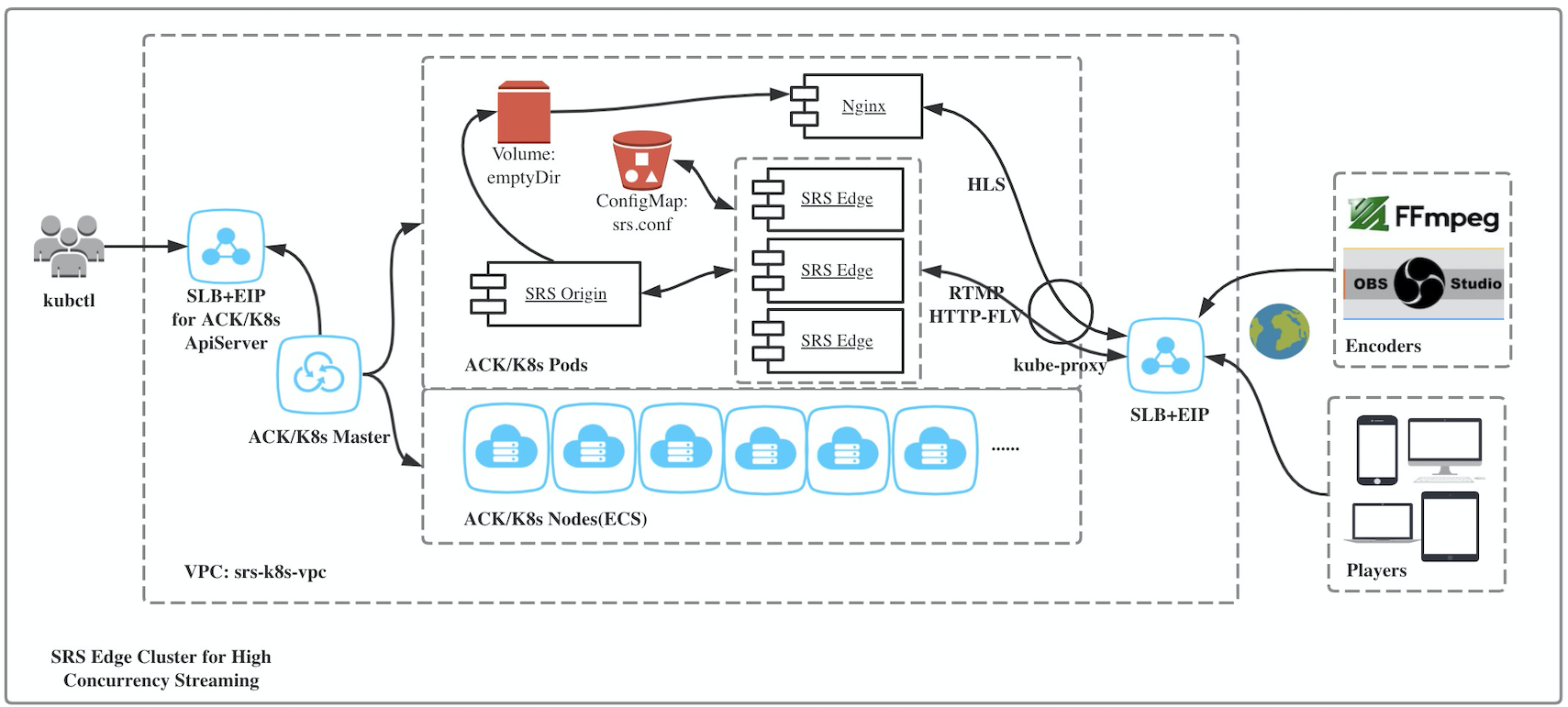

实现该场景的架构图如下所示：
Step 1: 创建SRS和Nginx源站应用和服务。
srs-origin-deploy: 创建一个无状态应用k8s deployment，运行SRS Origin Server和Nginx，HLS写入共享Volume：srs-origin-service: 创建一个服务k8s service，基于ClusterIP提供Origin服务，供内部Edge Server调用。srs-http-service: 创建一个服务k8s service，基于SLB提供HTTP服务，Nginx对外提供HLS服务。
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: srs-origin-deploy
labels:
app: srs-origin
spec:
replicas: 1
selector:
matchLabels:
app: srs-origin
template:
metadata:
labels:
app: srs-origin
spec:
volumes:
- name: cache-volume
emptyDir: {}
containers:
- name: srs
image: ossrs/srs:3
imagePullPolicy: IfNotPresent
ports:
- containerPort: 1935
- containerPort: 1985
- containerPort: 8080
volumeMounts:
- name: cache-volume
mountPath: /usr/local/srs/objs/nginx/html
readOnly: false
- name: nginx
image: nginx
imagePullPolicy: IfNotPresent
ports:
- containerPort: 80
volumeMounts:
- name: cache-volume
mountPath: /usr/share/nginx/html
readOnly: true
- name: srs-cp-files
image: ossrs/srs:3
imagePullPolicy: IfNotPresent
volumeMounts:
- name: cache-volume
mountPath: /tmp/html
readOnly: false
command: ["/bin/sh"]
args:
- "-c"
- >
if [[ ! -f /tmp/html/index.html ]]; then
cp -R ./objs/nginx/html/* /tmp/html
fi &&
sleep infinity
---
apiVersion: v1
kind: Service
metadata:
name: srs-origin-service
spec:
type: ClusterIP
selector:
app: srs-origin
ports:
- name: srs-origin-service-1935-1935
port: 1935
protocol: TCP
targetPort: 1935
---
apiVersion: v1
kind: Service
metadata:
name: srs-http-service
spec:
type: LoadBalancer
selector:
app: srs-origin
ports:
- name: srs-http-service-80-80
port: 80
protocol: TCP
targetPort: 80
- name: srs-http-service-1985-1985
port: 1985
protocol: TCP
targetPort: 1985
EOF
Note: Origin Server在集群内部提供流媒体源站服务，他的服务类型为ClusterIP，内部域名为
srs-origin-service，Edge Server会通过该域名连接到Origin Server。
Note: SRS和Nginx挂载了emptyDir Volume共享HLS文件，默认是空目录，会随着Pod的销毁而清空。
Note: 由于共享目录是空目录，我们启动了一个
srs-cp-files的container，拷贝SRS默认的文件，参考#1603.
Note: 服务
srs-http-service暴露的是Nginx(80)端口，对外提供HLS服务；以及SRS(1985)端口，对外提供API服务。
Note: 这里我们选择ACK自动创建SLB和EIP，也可以手动指定SLB，参考Use One SLB and EIP for All Streaming Service。
Step 2: 创建SRS边缘配置、应用和服务。
srs-edge-config: 创建一个配置k8s ConfigMap，存储了SRS Edge Server使用的配置文件。srs-edge-deploy: 创建一个无状态应用k8s deployment，运行多个SRS Edge Server。srs-edge-service: 创建一个服务k8s service基于SLB对外提供流媒体服务。
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: ConfigMap
metadata:
name: srs-edge-config
data:
srs.conf: |-
listen 1935;
max_connections 1000;
daemon off;
http_api {
enabled on;
listen 1985;
}
http_server {
enabled on;
listen 8080;
}
vhost __defaultVhost__ {
cluster {
mode remote;
origin srs-origin-service;
}
http_remux {
enabled on;
}
}
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: srs-edge-deploy
labels:
app: srs-edge
spec:
replicas: 3
selector:
matchLabels:
app: srs-edge
template:
metadata:
labels:
app: srs-edge
spec:
volumes:
- name: config-volume
configMap:
name: srs-edge-config
containers:
- name: srs
image: ossrs/srs:3
imagePullPolicy: IfNotPresent
ports:
- containerPort: 1935
- containerPort: 1985
- containerPort: 8080
volumeMounts:
- name: config-volume
mountPath: /usr/local/srs/conf
---
apiVersion: v1
kind: Service
metadata:
name: srs-edge-service
spec:
type: LoadBalancer
selector:
app: srs-edge
ports:
- name: srs-edge-service-1935-1935
port: 1935
protocol: TCP
targetPort: 1935
- name: srs-edge-service-8080-8080
port: 8080
protocol: TCP
targetPort: 8080
EOF
Note: 我们将Edge Server的配置存储在ConfigMap中，名称为
srs-edge-config，然后将ConfigMap挂载为配置文件/usr/local/srs/conf/srs.conf，其中srs.conf是在ConfigMap的配置项名称。
Note: Edge Server读取配置文件，通过Service注册的内部域名
srs-origin-service，连接到Origin Server。
Note: 服务
srs-edge-service暴露的是SRS的1935端口，对外提供RTMP服务；以及SRS的8080端口，对外提供HTTP-FLV服务。
Note: 这里我们选择ACK自动创建SLB和EIP，也可以手动指定SLB，参考Use One SLB and EIP for All Streaming Service。

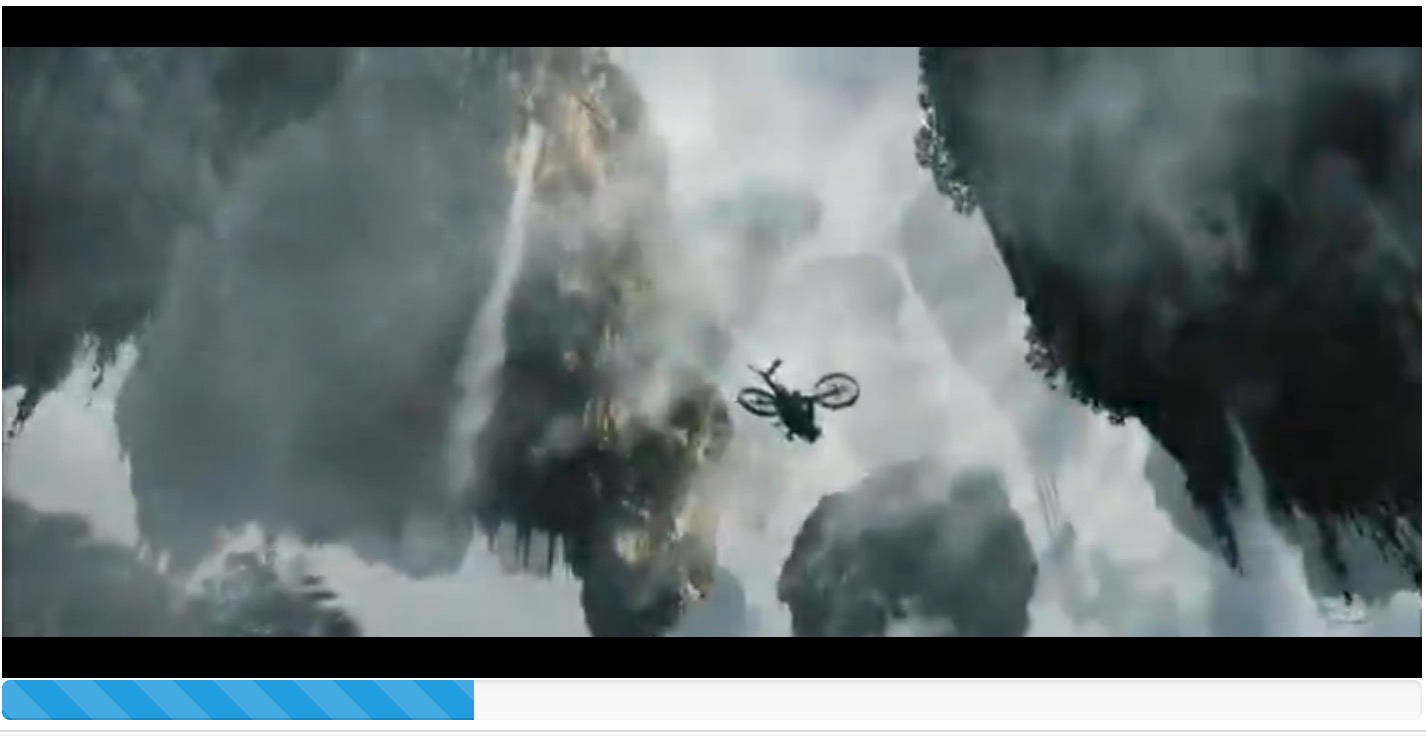

Step 3: 大功告成。你可以推拉流了，其中HLS流可以从Nginx(80)播放，RTMP和HTTP-FLV从SRS播放：
- Publish RTMP to
rtmp://28.170.32.118/live/livestreamor Publish Demo Streams to SRS. - Play RTMP from rtmp://28.170.32.118/live/livestream
- Play HTTP-FLV from http://28.170.32.118:8080/live/livestream.flv
- Play HLS from http://28.170.32.118/live/livestream.m3u8
Note: 请将上面的EIP换成你自己的，可用命令
kubectl get svc/srs-http-service或kubectl get svc/srs-edge-service查看你的EIP。
Note: 如果是自动创建SLB和EIP，那么HLS和RTMP/HTTP-FLV的IP是不一样的，你可以选择手动指定SLB，这两个服务可以用同一个SLB，参考Use One SLB and EIP for All Streaming Service。
SRS Origin Cluster for a Large Number of Streams
本章描述了基于K8S，如何构建Origin Cluster支持超多推流场景。
Origin Cluster通过配置其他源站的信息，在本源站没有流时查询到流的位置，通过RTMP 302定向到指定源站，具体原理可以参考#464。主要应用场景如下：
- 源站灾备：即使流比较少，也可以用两个源站，这样可以将流分散到不同的源站，避免源站出现问题时影响所有的流。
- 海量推流：单源站可以支持1000到3000路流，高码率的流支持的路数更少，有DVR和HLS时支持的路更少，源站集群有多个源站同时接收推流，可以支持10k~100k推流，参考规格。
- 复杂源站业务：源站除了支持推流和拉流，还有重要的功能是DVR、转码、转HLS，DVR和HLS涉及磁盘，转码涉及CPU，都是容易发生瓶颈的资源依赖，源站集群扩展能力更强。
在这个场景下，对比K8S和传统部署方式的差异：
| 对比项 | ECS | K8S | 说明 |
|---|---|---|---|
| 资源 | 手动 | 自 动 | 部署时，传统方式需要手动购买相关资源， K8S自动购买需要的资源比如ECS、SLB和EIP等 |
| 部署 | 安装包 | 镜像 | Docker镜像可回滚，开发和生产环境一致，可Cache， 高效率和高密度，高可移植性，资源隔离可预测程序性能 |
| 看门狗 | 手动 | 自动 | SRS异常退出由看门狗重新拉起，非K8S需要手动安装， K8S自动管理和拉起服务 |
| 迁移 | 手动 | 自动 | ECS更换时，非K8S需要手动申请，修改SLB，安装服务， K8S自动迁移服务，更新SLB配置监听和保活等 |
| 配置 | 文件 | Volume | ECS需要手动管理配置；K8S配置在ConfigMap， 通过Volume挂载为配置文件，扩容时源站手动更新自动推送， 边缘扩容自动更新 |
| 扩容 | 手动 | 自动 | 需要新开进程时，ECS需要申请部署和配置， K8S只需要修改Replicas数目即可(也可自动扩容) |
| 发现 | 手动 | 自动 | Origin变更IP时，ECS需要手动修改配置， K8S在迁移源站Pod时会保持，或自动更新 |
| SLB | 手动 | 自动 | 新增Origin时，ECS需要手动安装和更新配置， K8S自动安装，手动更新但自动推送配置 |
| 存储 | 手动 | 自动 | 扩容存储时，ECS需要手动安装和更新， K8S会自动更新，不影响业务 |
实现该场景的架构图如下所示：
Step 1: 由于SRS和Nginx不在一个Pod可能也不在一个Node，需要创建依赖的PV(Persistent Volume)持久化卷，可购买NAS例如：
- 驱动类型(PV driver)：
alicloud/nas - 挂载点(PV server)，可在控制台创建、查看和复制：
1abb5492f7-ubq80.cn-beijing.nas.aliyuncs.com - NFS版本(PV vers)：
3
在NAS基础上可以创建PV，以及PVC：
pv-nas，从NAS存储创建的PV，支持多写和多读，Pod不使用存储后会回收，也就是删除这些数据。pvc-nas，SRS和Nginx源站使用的PVC，具有读写权限。读取SRS的静态文件和HLS并分发。
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: PersistentVolume
metadata:
name: pv-nas
labels:
pv: nfs-pv
spec:
capacity:
storage: 100Gi
storageClassName: nas
accessModes:
- ReadWriteMany
- ReadOnlyMany
persistentVolumeReclaimPolicy: Retain
flexVolume:
driver: "alicloud/nas"
options:
server: "1abb5492f7-ubq80.cn-beijing.nas.aliyuncs.com"
path: "/k8s"
vers: "3"
options: "nolock,tcp,noresvport"
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: pvc-nas
spec:
accessModes:
- ReadWriteMany
storageClassName: nas
resources:
requests:
storage: 100Gi
selector:
matchLabels:
pv: nfs-pv
EOF
Note: 请将上面的挂载点(PV server)替换成你的。
Note: SRS和Nginx使用
pvc-nas描述自己的存储需求，K8S会绑定和分配存储pv-nas。
Step 2: 创建SRS源站集群和Nginx源站应用和服务。
srs-origin-config: 创建一个配置k8s ConfigMap，存储了SRS Origin Server使用的配置文件。socs: 创建一个Headless服务k8s service，基于Headless Service提供Origin服务，每个Origin都有自己的服务地址，例如srs-origin-0.socs，供内部Edge Server调用。srs-origin: 创建一个有状态应用k8s StatefulSet，运行SRS Origin Cluster，HLS写入共享存储PV。srs-api-service: 创建一个服务k8s service，基于SLB提供HTTP服务，SRS第一个源站提供API服务，标签为statefulset.kubernetes.io/pod-name: srs-origin-0。
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: ConfigMap
metadata:
name: srs-origin-config
data:
srs.conf: |-
listen 1935;
max_connections 1000;
daemon off;
http_api {
enabled on;
listen 1985;
}
http_server {
enabled on;
listen 8080;
}
vhost __defaultVhost__ {
cluster {
origin_cluster on;
coworkers srs-origin-0.socs:1985 srs-origin-1.socs:1985 srs-origin-2.socs:1985;
}
http_remux {
enabled on;
}
hls {
enabled on;
}
}
---
apiVersion: v1
kind: Service
metadata:
name: socs
spec:
clusterIP: None
selector:
app: srs-origin
ports:
- name: socs-1935-1935
port: 1935
protocol: TCP
targetPort: 1935
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
name: srs-origin
labels:
app: srs-origin
spec:
serviceName: "socs"
replicas: 3
selector:
matchLabels:
app: srs-origin
template:
metadata:
labels:
app: srs-origin
spec:
volumes:
- name: cache-volume
persistentVolumeClaim:
claimName: pvc-nas
- name: config-volume
configMap:
name: srs-origin-config
containers:
- name: srs
image: ossrs/srs:3
imagePullPolicy: IfNotPresent
ports:
- containerPort: 1935
- containerPort: 1985
- containerPort: 8080
volumeMounts:
- name: cache-volume
mountPath: /usr/local/srs/objs/nginx/html
readOnly: false
- name: config-volume
mountPath: /usr/local/srs/conf
---
apiVersion: v1
kind: Service
metadata:
name: srs-api-service
spec:
type: LoadBalancer
selector:
statefulset.kubernetes.io/pod-name: srs-origin-0
ports:
- name: srs-api-service-1985-1985
port: 1985
protocol: TCP
targetPort: 1985
EOF
Note: 配置存储在ConfigMap中
srs-origin-config，会被以Volume方式挂载成配置文件/usr/local/srs/conf/srs.conf。
Remark: 源站集群配置，需要配置各个源站的服务地址也就是域名。假设SRS源站有状态服务
srs-origin配置的Replicas为2，则会生成两个源站srs-origin-0.socs和srs-origin-1.socs，若新增了源站比如Replicas为3，则需要在配置中加上srs-origin-2.socs。
Note: Origin Server在集群内部提供流媒体源站服务，以有状态服务方式提供名字为
socs，每个源站会自动分配内部域名，内部域名为srs-origin-0.socs和srs-origin-1.socs，Edge Server会配置这些域名连接到Origin Server。
Note: 源站对外提供API服务
srs-api-service，我们选择第一个源站对外提供API服务，实际上源站集群需要改进这点，参考#1607。
Note: 这里我们选择ACK自动创建SLB和EIP，也可以手动指定SLB，参考Use One SLB and EIP for All Streaming Service。
nginx-origin-deploy: 创建一个无状态应用k8s deployment，运行Nginx，将SRS静态文件写入PV，从共享存储PV读取HLS和静态文件。srs-http-service: 创建一个服务k8s service，基于SLB提供HTTP服务，Nginx对外提供HLS服务。
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx-origin-deploy
labels:
app: nginx-origin
spec:
replicas: 1
selector:
matchLabels:
app: nginx-origin
template:
metadata:
labels:
app: nginx-origin
spec:
volumes:
- name: cache-volume
persistentVolumeClaim:
claimName: pvc-nas
containers:
- name: nginx
image: nginx
imagePullPolicy: IfNotPresent
ports:
- containerPort: 80
volumeMounts:
- name: cache-volume
mountPath: /usr/share/nginx/html
readOnly: true
- name: srs-cp-files
image: ossrs/srs:3
imagePullPolicy: IfNotPresent
volumeMounts:
- name: cache-volume
mountPath: /tmp/html
readOnly: false
command: ["/bin/sh"]
args:
- "-c"
- >
if [[ ! -f /tmp/html/index.html ]]; then
cp -R ./objs/nginx/html/* /tmp/html
fi &&
sleep infinity
---
apiVersion: v1
kind: Service
metadata:
name: srs-http-service
spec:
type: LoadBalancer
selector:
app: nginx-origin
ports:
- name: nginx-origin-service-80-80
port: 80
protocol: TCP
targetPort: 80
EOF
Note: 由于共享目录是空目录，我们启动了一个
srs-cp-files的container，拷贝SRS默认的文件，参考#1603.
Note: Nginx通过Shared Volume(PV)读取SRS Origin生成的切片，对外提供HLS服务。
Note: 这里我们选择ACK自动创建SLB和EIP，也可以手动指定SLB，参考Use One SLB and EIP for All Streaming Service。
Step 3: 创建SRS边缘配置、应用和服务。
srs-edge-config: 创建一个配置k8s ConfigMap，存储了SRS Edge Server使用的配置文件。srs-edge-deploy: 创建一个无状态应用k8s deployment，运行多个SRS Edge Server。srs-edge-service: 创建一个服务k8s service基于SLB对外提供流媒体服务。
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: ConfigMap
metadata:
name: srs-edge-config
data:
srs.conf: |-
listen 1935;
max_connections 1000;
daemon off;
http_api {
enabled on;
listen 1985;
}
http_server {
enabled on;
listen 8080;
}
vhost __defaultVhost__ {
cluster {
mode remote;
origin srs-origin-0.socs srs-origin-1.socs srs-origin-2.socs;
}
http_remux {
enabled on;
}
}
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: srs-edge-deploy
labels:
app: srs-edge
spec:
replicas: 4
selector:
matchLabels:
app: srs-edge
template:
metadata:
labels:
app: srs-edge
spec:
volumes:
- name: config-volume
configMap:
name: srs-edge-config
containers:
- name: srs
image: ossrs/srs:3
imagePullPolicy: IfNotPresent
ports:
- containerPort: 1935
- containerPort: 1985
- containerPort: 8080
volumeMounts:
- name: config-volume
mountPath: /usr/local/srs/conf
---
apiVersion: v1
kind: Service
metadata:
name: srs-edge-service
spec:
type: LoadBalancer
selector:
app: srs-edge
ports:
- name: srs-edge-service-1935-1935
port: 1935
protocol: TCP
targetPort: 1935
- name: srs-edge-service-8080-8080
port: 8080
protocol: TCP
targetPort: 8080
EOF
Remark: 假设SRS源站有状态服务
srs-origin配置的Replicas为2，则会生成两个源站srs-origin-0.socs和srs-origin-1.socs，若新增了源站比如Replicas为3，则需要在配置中加上srs-origin-2.socs。
Note: Edge Server的配置中，通过源站在Headless Service注册的内部域名
srs-origin-0.socs等等，连接到Origin Server。
Note: 这里我们选择ACK自动创建SLB和EIP，也可以手动指定SLB，参考Use One SLB and EIP for All Streaming Service。
Step 4: 大功告成。你可以推拉流了，其中HLS流可以从Nginx(80)播放，RTMP和HTTP-FLV从SRS播放：
- Publish RTMP to
rtmp://28.170.32.118/live/livestreamor Publish Demo Streams to SRS. - Play RTMP from rtmp://28.170.32.118/live/livestream
- Play HTTP-FLV from http://28.170.32.118:8080/live/livestream.flv
- Play HLS from http://28.170.32.118/live/livestream.m3u8
Note: 请将上面的EIP换成你自己的，可用命令
kubectl get svc/srs-http-service或kubectl get svc/srs-edge-service查看你的EIP。
Note: 如果是 自动创建SLB和EIP，那么HLS和RTMP/HTTP-FLV的IP是不一样的，你可以选择手动指定SLB，这两个服务可以用同一个SLB，参考Use One SLB and EIP for All Streaming Service。
这里我们选择的是有状态集群方式，也可以选择以无状态应用(Deployment)方式部署源站，参考Build SRS Origin Cluster as Deployment。

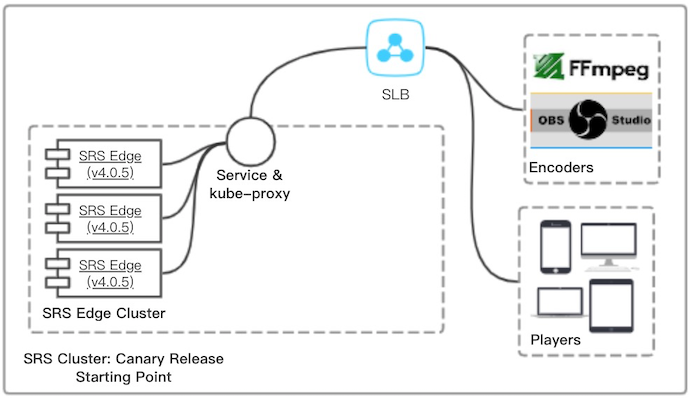

SRS Cluster Update, Rollback, Gray Release with Zero Downtime
服务的更新、回滚和灰度，是个简单的问题，如果加上一个条件"不中断服务的前提下"，那么就是一个难题，如果再加上"大规模"，那么就是K8S要解决的核心问题之一。 坏消息是这个难搞的问题还真是流媒体服务的核心的、关键的、不可忽视的关键能力之一，好消息是K8S和云计算让这个难题稍微好一点点了。
我们在什么场景下会遇到更新、回滚和灰度的问题：
- SRS需要升级新版本，如何知道升级后对现有业务没有影响？如果选择业务量小升级，那一般常态会是半夜三更、凌晨三四点，还要不要头发了呢？
- 改进了新的功能或优化，根据业务定制了新的东西（完全直接使用SRS也得有自己的业务服务器），如何只在一部分机器发布，看看效果有没有达到预期？
- 更新新版本后，如果发现有问题，影响了用户服务，如何在最短时间内回滚到之前的版本？问题出现时首先是要确认问题后(若由升级引起则)回滚，而不是很费时间的找Bug。
在这个场景下，对比K8S和传统部署方式的差异：
| 对比项 | ECS | K8S | 说明 |
|---|---|---|---|
| 部署 | 安装包 | 镜 像 | Docker镜像可回滚，开发和生产环境一致，可Cache， 高效率和高密度，高可移植性，资源隔离可预测程序性能 |
| 看门狗 | 手动 | 自动 | SRS异常退出由看门狗重新拉起，非K8S需要手动安装， K8S自动管理和拉起服务 |
| 更新 | 手动 | 自动 | 传统方式用脚本下载和更新二进制，人工分批更新， K8S自动Rolling Update，自动下载镜像和分批更新 |
| 灰度 | 手动 | 自动 | 传统方式手动操作SLB决定切量比例，K8S通过Replicas控制比例，自动切量 |
| 回滚 | 手动 | 自动 | 传统方式手动回滚，K8S有版本管理和回滚机制 |
Note: 平滑更新的关键是平滑退出，重点是边缘集群的更新，对于源站集群我们可以选择直接重启，因为一般会有边缘集群作为代理，源站断开后边缘会重试，不影响用户，参考#1579
我们重点关注边缘集群的平滑退出，SRS边缘属于长连接无状态服务。和Nginx一样，SRS使用SIGQUIT作为信号， 同时配置force_grace_quit认为SIGTERM也是平滑退出，收到SIGQUIT信号后，会等待grace_start_wait指定的时间，然后关闭Listeners新的连接不会分配到这个服务器， 然后开始清理并等待现有连接退出，所有连接退出后还会等待grace_final_wait指定的时间，才会退出。
以之前部署的SRS源站和边缘集群为例，参考SRS Origin Cluster for a Large Number of Streams，SRS边缘的Pod的配置，需要指定平滑退出的参数，例如：
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: ConfigMap
metadata:
name: srs-edge-config
data:
srs.conf: |-
listen 1935;
max_connections 1000;
daemon off;
grace_start_wait 700;
grace_final_wait 800;
force_grace_quit on;
http_api {
enabled on;
listen 1985;
}
http_server {
enabled on;
listen 8080;
}
vhost __defaultVhost__ {
cluster {
mode remote;
origin srs-origin-0.socs srs-origin-1.socs srs-origin-2.socs;
}
http_remux {
enabled on;
}
}
EOF
Remark: 一定要开启
force_grace_quit，不开启(默认)将使用暴力更新，直接断开现有的连接，参考#1579
Note: 在K8S中开始删除Pod时，会快速从Service删除Pod，所以我们将
grace_start_wait和grace_final_wait设置时间短一些，只需要几百毫秒就足够了。
SRS边缘的配置，也需要在lifecycle.preStop事件时启动平滑退出，并设置terminationGracePeriodSeconds等待时间，例如：
cat <<EOF | kubectl apply --record -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: srs-edge-deploy
labels:
app: srs-edge
spec:
replicas: 2
revisionHistoryLimit: 10
selector:
matchLabels:
app: srs-edge
template:
metadata:
labels:
app: srs-edge
spec:
volumes:
- name: config-volume
configMap:
name: srs-edge-config
containers:
- name: srs
image: ossrs/srs:v4.0.5
imagePullPolicy: IfNotPresent
ports:
- containerPort: 1935
- containerPort: 1985
- containerPort: 8080
volumeMounts:
- name: config-volume
mountPath: /usr/local/srs/conf
lifecycle:
preStop:
exec:
command: ["/usr/local/srs/etc/init.d/srs", "grace"]
terminationGracePeriodSeconds: 120
EOF
Note:
kubectl apply增加了一个参数--record，后面回滚会用到。
Note:
terminationGracePeriodSeconds等待退出时间我们设置2分钟，线上服务可以设置更长，比如12小时。
Remark: 为了更好体现平滑更新的逻辑，我们设置
Replicas=2可以更容易演示。
Remark: 我们使用SRS4演示，例如
v4.0.5，实际上SRS3也可以的比如v3.0-b1等。
我们停掉了之前srs-demo-deploy推的两个DEMO流，采用手动推流到Edge，方便演示升级时有长连接需要服务的情况：
ffmpeg -re -i ./doc/source.flv -c copy -f flv rtmp://28.170.32.118/live/livestream
Note: 请将上面的EIP换成你自己的，可用命令
kubectl get svc/srs-edge-service查看你的EIP。
咱们可以看到目前启动了2个Edge，可以看下它的版本，是通过Pod(z9gbm)推流：
kubectl get po|grep edge
srs-edge-deploy-58d9999b7c-pnr2f 1/1 Running 0 16s
srs-edge-deploy-58d9999b7c-z9gbm 1/1 Running 0 16s
kubectl exec srs-edge-deploy-58d9999b7c-pnr2f -- ./objs/srs -v
4.0.5
kubectl exec srs-edge-deploy-58d9999b7c-pnr2f -- yum install -y net-tools
kubectl exec srs-edge-deploy-58d9999b7c-pnr2f -- netstat -anp|grep 1935
tcp 0 0 0.0.0.0:1935 0.0.0.0:* LISTEN 1/./objs/srs
kubectl exec srs-edge-deploy-58d9999b7c-z9gbm -- ./objs/srs -v
4.0.5
kubectl exec srs-edge-deploy-58d9999b7c-z9gbm -- yum install -y net-tools
kubectl exec srs-edge-deploy-58d9999b7c-z9gbm -- netstat -anp|grep 1935
tcp 0 0 0.0.0.0:1935 0.0.0.0:* LISTEN 1/./objs/srs
tcp 0 0 172.20.0.62:46482 172.20.0.41:1935 ESTABLISHED 1/./objs/srs
tcp 0 0 172.20.0.62:1935 172.20.0.1:12066 ESTABLISHED 1/./objs/srs
Note: 我们只推流一个流，会有两个连接，一个是客户端到Edge的连接，一个是Edge回源到Origin的连接。
下面我们会分几个部分，看发布中遇到的问题：
- SRS Cluster Rolling Update: 在平滑退出基础上的滚动更新，集群更新的基础机制。
- SRS Cluster Rolling Back: 在平滑退出基础上的发布回滚，发布遇到问题首先考虑回滚。
- SRS Cluster Canary Release: 金丝雀升级，可精确控制的流量控制和回滚。
SRS Cluster Rolling Update
K8S的更新是Rolling Update，也就是修改和更新Pods时，会分批次执行。
比如，上面的例子中SRS边缘的版本是v4.0.5，若我们现在需要更新到4.0.6，镜像已经打好了ossrs/srs:v4.0.6，那么我们可以用命令更新：
kubectl set image deploy/srs-edge-deploy srs=ossrs/srs:v4.0.6 --record
可以看这两个Pod的日志，没有连接的Pod很快就退出了，而有连接的Pod经过了一定的时间才退出(若客户端连接主动断开会更快退出)：
kubectl exec srs-edge-deploy-58d9999b7c-pnr2f -- tail -f objs/srs.log
[2020-02-19 11:07:20.818][Trace][1][937] sig=3, user start gracefully quit
[2020-02-19 11:07:20.960][Trace][1][937] force gracefully quit, signo=15
[2020-02-19 11:07:21.772][Trace][1][932] cleanup for quit signal fast=0, grace=1
[2020-02-19 11:07:21.772][Warn][1][932][11] main cycle terminated, system quit normally.
command terminated with exit code 137
kubectl exec srs-edge-deploy-58d9999b7c-z9gbm -- tail -f objs/srs.log
[2020-02-19 11:07:23.095][Trace][1][1009] sig=3, user start gracefully quit
[2020-02-19 11:07:23.316][Trace][1][1009] force gracefully quit, signo=15
[2020-02-19 11:07:23.784][Trace][1][1004] cleanup for quit signal fast=0, grace=1
[2020-02-19 11:07:23.784][Warn][1][1004][11] main cycle terminated, system quit normally.
[2020-02-19 11:07:24.784][Trace][1][1004] wait for 1 conns to quit
[2020-02-19 11:07:26.968][Trace][1][1010] <- CPB time=120041497, okbps=0,0,0, ikbps=252,277,0, mr=0/350, p1stpt=20000, pnt=5000
[2020-02-19 11:08:26.791][Trace][1][1004] wait for 1 conns to quit
[2020-02-19 11:08:52.602][Trace][1][1010] edge change from 200 to state 0 (init).
[2020-02-19 11:08:52.792][Trace][1][1004] wait for 0 conns to quit
command terminated with exit code 137
kubectl get po |grep edge
NAME READY STATUS RESTARTS AGE
srs-edge-deploy-58d9999b7c-z9gbm 0/1 Terminating 0 3m52s
srs-edge-deploy-76fcbfb848-z5rmn 1/1 Running 0 104s
srs-edge-deploy-76fcbfb848-zt4wv 1/1 Running 0 106s
Remark: 注意我们现在是有一个Pod有客户端在推流的。同样，我们指定了参数
--record，会在后面回滚时用得着。
若Rolling Update期间，我们需要暂停更新，可以用kubectl rollout暂停和恢复：
kubectl rollout pause deploy/srs-edge-deploy
kubectl rollout resume deploy/srs-edge-deploy
Remark: 注意并不是滚动过程中停止，而是暂停的下一次Rollout，参考理解rollout pause和resume。
SRS Cluster Rolling Back
每次发布K8S都会记录一个Revision，若我们传递了--record参数(正如前面我们做的)，则会记录更详细的CHANGE-CAUSE，比如：
kubectl rollout history deploy/srs-edge-deploy
REVISION CHANGE-CAUSE
1 kubectl apply --record=true --filename=-
2 kubectl set image deploy/srs-edge-deploy srs=ossrs/srs:v4.0.6 --record=true
Note: 默认ACK只保留10个Revision，可以通过设置
revisionHistoryLimit增加可回滚的版本。
若出现异常，可以回滚到之前的版本，例如：
kubectl rollout undo deploy/srs-edge-deploy --to-revision=1
实际上回滚的过程也是Rolling Update的过程，只是不用指定修改什么配置，而是指定的哪个历史版本的配置。回滚后，新增了一个版本3，和1是一样的：
REVISION CHANGE-CAUSE
1 kubectl apply --record=true --filename=-
2 kubectl set image deploy/srs-edge-deploy srs=ossrs/srs:v4.0.6 --record=true
3 kubectl apply --record=true --filename=-
Note: 可以在阿里云控制台来选择回滚到哪个版本。
SRS Cluster Canary Release
Canary是金丝雀发布，指试探性的发布一些版本，没有问题就继续扩大比例。由于涉及到具体的发布比例，所以我们要在Rolling Update基础上， 能控制新老Pods的数目，这就需要使用SLB了，参考Kubernetes集群中使用阿里云 SLB 实现四层金丝雀发布。
Note: 关于金丝雀发布，最初发布的版本就好比金丝雀，在以前煤矿中会把金丝雀先送下去，如果缺氧雀儿就挂了。
以上面的Edge集群为例，假设目前版本是v4.0.5，有三个Edge Pod在运行，通过SLB对外提供服务：
cat <<EOF | kubectl apply --record -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: srs-edge-r5-deploy
labels:
run: srs-edge-r5
spec:
replicas: 3
selector:
matchLabels:
run: srs-edge-r5
template:
metadata:
labels:
run: srs-edge-r5
app: srs-edge
spec:
volumes:
- name: config-volume
configMap:
name: srs-edge-config
containers:
- name: srs
image: ossrs/srs:v4.0.5
imagePullPolicy: IfNotPresent
ports:
- containerPort: 1935
- containerPort: 1985
- containerPort: 8080
volumeMounts:
- name: config-volume
mountPath: /usr/local/srs/conf
lifecycle:
preStop:
exec:
command: ["/usr/local/srs/etc/init.d/srs", "grace"]
terminationGracePeriodSeconds: 120
EOF
Remark: 注意Pod的labels有两个，一个是
run: srs-edge-r5是这个应用所使用的，另外一个是app: srs-edge是Service用的，新老的SRS都有这个标签这样Service就可以都转发了。
执行命令后，可以看到三个Pod在运行：
kubectl get po
NAME READY STATUS RESTARTS AGE
srs-edge-r5-deploy-6c84cdc77b-q2j97 1/1 Running 0 3m15s
srs-edge-r5-deploy-6c84cdc77b-s6pzh 1/1 Running 0 3m15s
srs-edge-r5-deploy-6c84cdc77b-wjdtl 1/1 Running 0 3m15s
如果我们要升级到v4.0.6，但是只想先升级一台，这台就是金丝雀了。我们可以创建另外一个Deployment，他们的name不一样，但使用同样的Service：
cat <<EOF | kubectl apply --record -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: srs-edge-r6-deploy
labels:
run: srs-edge-r6
spec:
replicas: 1
selector:
matchLabels:
run: srs-edge-r6
template:
metadata:
labels:
run: srs-edge-r6
app: srs-edge
spec:
volumes:
- name: config-volume
configMap:
name: srs-edge-config
containers:
- name: srs
image: ossrs/srs:v4.0.6
imagePullPolicy: IfNotPresent
ports:
- containerPort: 1935
- containerPort: 1985
- containerPort: 8080
volumeMounts:
- name: config-volume
mountPath: /usr/local/srs/conf
lifecycle:
preStop:
exec:
command: ["/usr/local/srs/etc/init.d/srs", "grace"]
terminationGracePeriodSeconds: 120
EOF
Remark: 注意Pod的labels有两个，一个是
run: srs-edge-r6是这个应用所使用的，另外一个是app: srs-edge是Service用的，和之前的老版本是一样的，这样Service就可以都转发了。
执行命令后，可以看到四个Pod在运行，三个老的，一个新的，这样就灰度了25%的流量到了新版本：
kubectl get po
NAME READY STATUS RESTARTS AGE
srs-edge-r5-deploy-6c84cdc77b-q2j97 1/1 Running 0 3m30s
srs-edge-r5-deploy-6c84cdc77b-s6pzh 1/1 Running 0 3m30s
srs-edge-r5-deploy-6c84cdc77b-wjdtl 1/1 Running 0 3m30s
srs-edge-r6-deploy-598f4698d-kkfnb 1/1 Running 0 6s
while true; do ffmpeg -f flv -i rtmp://r.ossrs.net/live/livestream 2>&1|grep server_version; sleep 1; done
server_version : 4.0.5
server_version : 4.0.5
server_version : 4.0.5
server_version : 4.0.5
server_version : 4.0.5
server_version : 4.0.5
server_version : 4.0.6 # 这是新版本
server_version : 4.0.5
server_version : 4.0.5
server_version : 4.0.6 # 这是新版本
那么接下来，只需要调整新老的Deployment的Replicas，就能调整流量的比例了，比如我们增加新版本比重，只流一台老的：
kubectl scale --replicas=3 deploy/srs-edge-r6-deploy
kubectl scale --replicas=1 deploy/srs-edge-r5-deploy
可以看到经过Gracefully Quit平滑升级和退出，最终变成了我们声明的那个样子，对业务不影响：
kubectl get po
NAME READY STATUS RESTARTS AGE
nginx-origin-deploy-85f4695685-gn2df 3/3 Running 0 5h31m
srs-edge-r5-deploy-6c84cdc77b-s6pzh 1/1 Running 0 25m
srs-edge-r6-deploy-f6b59c6c6-ddgxw 1/1 Running 0 2m59s
srs-edge-r6-deploy-f6b59c6c6-gvnd8 1/1 Running 0 2m54s
srs-edge-r6-deploy-f6b59c6c6-j46b5 1/1 Running 0 2m58s
while true; do ffmpeg -f flv -i rtmp://r.ossrs.net/live/livestream 2>&1|grep server_version; sleep 1; done
server_version : 4.0.6
server_version : 4.0.6
server_version : 4.0.6
server_version : 4.0.6
server_version : 4.0.6
server_version : 4.0.6
server_version : 4.0.5 # 这是老版本
server_version : 4.0.6
server_version : 4.0.6
server_version : 4.0.6
server_version : 4.0.6
server_version : 4.0.6
server_version : 4.0.5 # 这是老版本
server_version : 4.0.6
server_version : 4.0.6
最终我们只要把老的Replicas设为0，然后就可以删除老的应用srs-edge-r5-deploy了，系统全部变成新的版本了，如下图所示：
亲，爽吗？干净利落，谈笑间，强撸灰飞湮灭啦。
Useful Tips
本章补充了一些比较实用的话题，以及前面章节用到的一些工具和场景。
- Create K8S Cluster in ACK: 在阿里云ACK创建你的K8S集群，我们基于ACK构建流媒体服务。
- Publish Demo Streams to SRS: 推送SRS的演示流，可直接推源站，也可以推边缘集群。
- Cleanup For DVR/HLS Temporary Files: 定期清理临时文件，比如每天凌晨1点，删除3天前的临时文件。
- Use One SLB and EIP for All Streaming Service: 使用一个SLB(EIP)对外提供RTMP、HTTP-FLV、HLS等服务。
- Build SRS Origin Cluster as Deployment: 除了以StatefulSet有状态应用方式部署Origin Cluster，我们还可以选择Deployment无状态应用方式。
- Managing Compute Resources for Containers: 资源的申请和限制，以及如何调度和限制如何生效。
- Auto Reload by Inotify: SRS侦听ConfigMap的变更，并支持自动reload。
Create K8S Cluster in ACK
Step 1: [可选] 创建k8s集群用的专有网络VPC和交换机。
- 专有网络，名称：
srs-k8s-vpc，会在这个VPC创建网络资源。 - 交换机，名称：
srs-k8s-node，创建的Node(ECS)会在这个交换机的网段中。

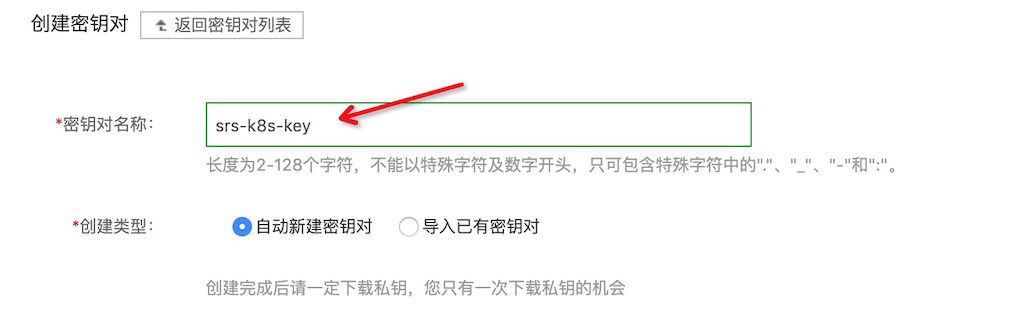

Step 2: [可选] 创建管理机器的密钥对KeyPair。
- 密钥对名称：
srs-k8s-key，可以设置ssh配置免密码登陆。

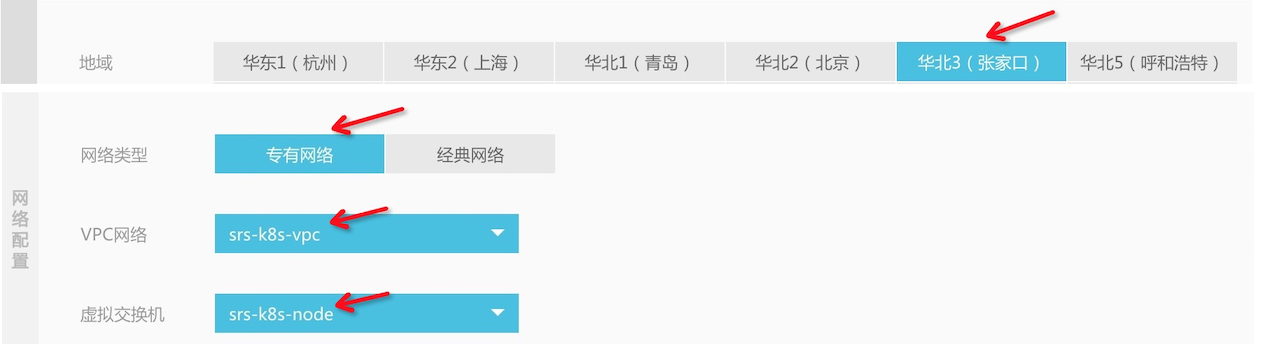

Step 3: [可选] 购买NAS，创建源站集群使用的PV(Persistent Volume)持久化卷，可在NAS控制台创建文件系统。
- 文件系统类型：可选择
通用型，或者要求更快的速度可选择极速型。 - 区域：请选择
华北3(张家口)，千万注意别选错了，要和ACK集群在同一VPC中。 - 协议类型：选择
NFS。 - VPC网络：请选择
srs-k8s-vpc。 - 交换机：请选择
srs-k8s-node。

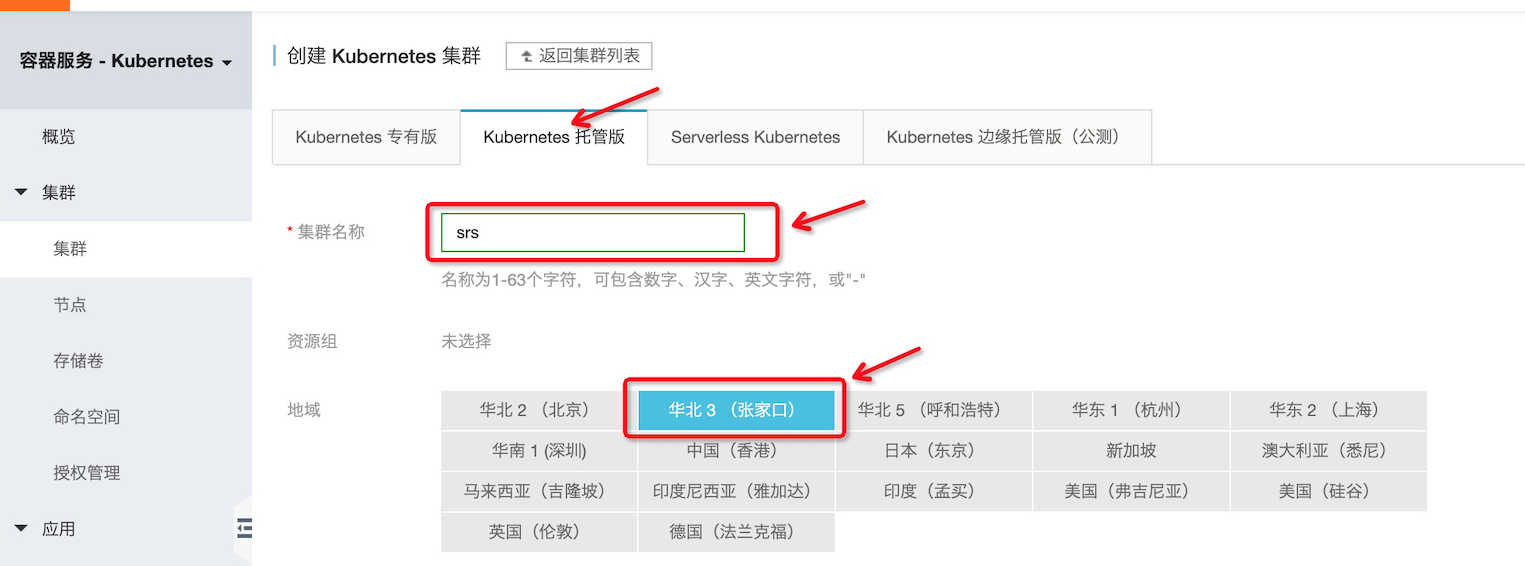

Step 4: 进入ACK控制台，新建K8S托管集群。
- 集群名称：
srs - 地域：
华北3（张家口）

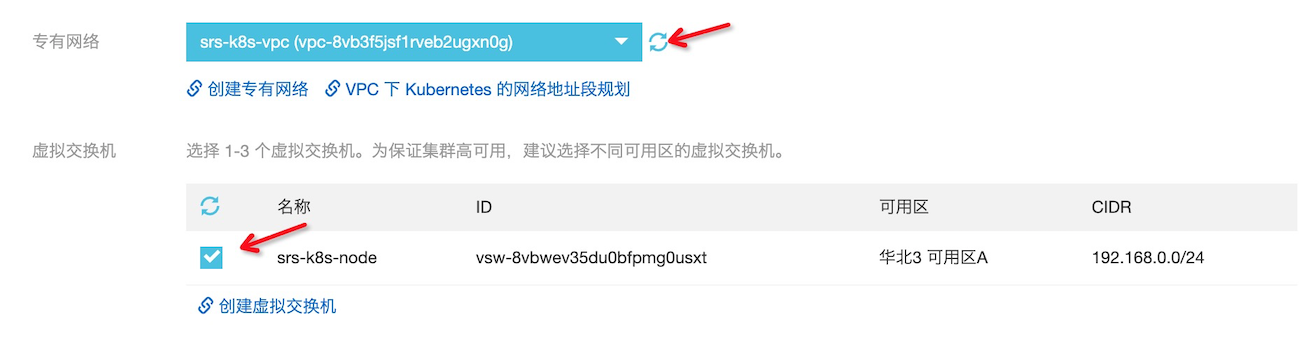

选择专有网络和Node(ECS)的交换机，也可以点新建创建。

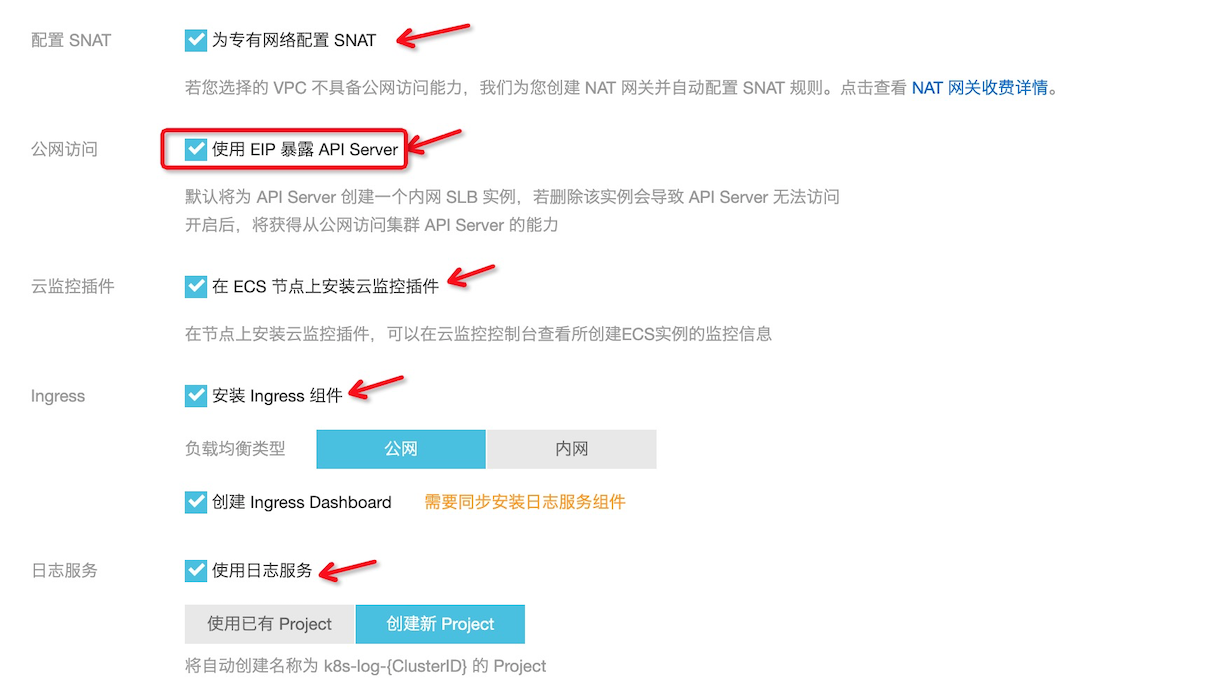

选择Worker实例的类型和规格、创建的台数（默认3台）、镜像、密钥对。把相关组件都选择上，尤其是ApiServer公网访问。
Remark: Worker推荐3台及以上，至少4CPU+8GB内存的ECS配置，太低的配置可能会造成负载太高。
点创建集群，就可以成功创建K8S集群了。
Step 5: 使用kubectl管理集群，进入ACK，点击集群查看基本信息。
配置好kubectl后，执行下面的命令应该是成功的：
kubectl cluster-info
接下来，就可以创建SRS集群了，参考QuickStart.
Publish Demo Streams to SRS
为了演示用，若存在源站服务srs-origin-service，也可以创建一个无状态应 用k8s deployment，推流到SRS源站：
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: srs-demo-deploy
labels:
app: srs-demo
spec:
replicas: 1
selector:
matchLabels:
app: srs-demo
template:
metadata:
labels:
app: srs-demo
spec:
containers:
- name: encoder
image: ossrs/srs:encoder
imagePullPolicy: IfNotPresent
command: ["/bin/sh"]
args:
- "-c"
- >
while true; do
ffmpeg -re -i ./doc/source.flv \
-c copy -f flv rtmp://srs-origin-service/live/livestream;
sleep 3;
done
EOF
Note: 可以创建多个应用推多个流，记得将推流域名改成你的嗯源站服务的名称。
集群中若已经有Edge(边缘)服务srs-edge-service，也可以创建无状态应用k8s deployment，推流到SRS边缘：
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: srs-demo-deploy
labels:
app: srs-demo
spec:
replicas: 1
selector:
matchLabels:
app: srs-demo
template:
metadata:
labels:
app: srs-demo
spec:
containers:
- name: livestream
image: ossrs/srs:encoder
imagePullPolicy: IfNotPresent
command: ["/bin/sh"]
args:
- "-c"
- >
while true; do
ffmpeg -re -i ./doc/source.flv -c copy \
-f flv rtmp://srs-edge-service/live/livestream && continue;
sleep 3;
done
- name: avatar
image: ossrs/srs:encoder
imagePullPolicy: IfNotPresent
command: ["/bin/sh"]
args:
- "-c"
- >
while true; do
ffmpeg -re -i ./doc/source.flv -c copy \
-f flv rtmp://srs-edge-service/live/avatar && continue;
sleep 3;
done
EOF
Note: 若存在源站服务，可以直接推源站，参考Publish Demo Streams to SRS。
Cleanup For DVR/HLS Temporary Files
可以开启一个K8S CronJob定期清理存储的临时文件：
- 若开启了HLS，推流结束后最后几个切片还会继续存在，当然也可以开启
hls_dispose清理。 - SRS重启或Crash后，可能有临时文件不会被清理，会不断累积。
- 清理时注意不要删除有用的文件，比如DVR正式文件，或console等静态文件。
建议将清理的目标设置为：
- 只清理3天前的，3天之内的文件可以暂时不用管。
- 扩展名为
*.ts*或*.m3u8*或*.flv.tmp或*.mp4.tmp文件。 - 清理空目录，空目录一般不影响正常功能，清理不会出现问题。
- 每天凌晨1点运行清理任务，时间是按K8S集群时间，一般国内是北京时间。
cat <<EOF | kubectl apply -f -
apiVersion: batch/v1beta1
kind: CronJob
metadata:
name: cleanup
spec:
schedule: "15 1 * * *"
jobTemplate:
spec:
template:
spec:
volumes:
- name: cache-volume
persistentVolumeClaim:
claimName: pvc-nas
containers:
- name: cleanup
image: centos:7
imagePullPolicy: IfNotPresent
volumeMounts:
- name: cache-volume
mountPath: /tmp/html
readOnly: false
args:
- /bin/sh
- -c
- >
find /tmp/html -mtime +3 -name *.ts* -print -delete &&
find /tmp/html -mtime +3 -name *.m3u8* -print -delete &&
find /tmp/html -mtime +3 -name *.flv.tmp -print -delete &&
find /tmp/html -mtime +3 -name *.mp4.tmp -print -delete &&
find /tmp/html -type d -empty -print -delete &&
echo "Done"
restartPolicy: Never
EOF
Remark: K8S的Cron表达式没有秒，格式是
分 时 日 月 星期，比如15 1 * * *表示每天01:15执行。另外，一般
Remark: 注意find命令的
-nmin和-mtime时间限制，是和-name绑定在一起的，所以每种文件用一个命令删除。
目前ACK还不支持Job完成后自动清理，ttlSecondsAfterFinished，完成后的Pod还会留在系统。 一个可选的办法，是启动一个Deployment后，用脚本循环执行，执行一次后等待1天：
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: cleanup
labels:
app: cleanup
spec:
replicas: 1
selector:
matchLabels:
app: cleanup
template:
metadata:
labels:
app: cleanup
spec:
volumes:
- name: cache-volume
persistentVolumeClaim:
claimName: pvc-nas
containers:
- name: cleanup
image: centos:7
imagePullPolicy: IfNotPresent
volumeMounts:
- name: cache-volume
mountPath: /tmp/html
readOnly: false
args:
- /bin/sh
- -c
- >
while true; do
find /tmp/html -mtime +3 -name *.ts* -print -delete &&
find /tmp/html -mtime +3 -name *.m3u8* -print -delete &&
find /tmp/html -mtime +3 -name *.flv.tmp -print -delete &&
find /tmp/html -mtime +3 -name *.mp4.tmp -print -delete &&
find /tmp/html -type d -empty -print -delete &&
echo "[`date`] Cleanup done";
sleep 86400;
done
EOF
Note: 一天就是86400秒，注意避开业务高峰期执行。
Use One SLB and EIP for All Streaming Service
在例子中，我们默认配置的是自动创建SLB和EIP，这会导致对外提供的EIP是不一样的，比如RTMP/HTTP-FLV是一个EIP，HLS是另外一个IP。
为了使用一个EIP对外提供服务，我们必须在创建Service时指定SLB，这需要一个已经存在的内网SLB（绑定了EIP），你可以从Aliyun组合购买，比如：
然后可以在创建服务时，通过指定Service的metadata.annotations，指定你自己购买的内网SLB：
metadata:
annotations:
service.beta.kubernetes.io/alicloud-loadbalancer-address-type: intranet
service.beta.kubernetes.io/alicloud-loadbalancer-force-override-listeners: "true"
service.beta.kubernetes.io/alicloud-loadbalancer-id: lb-2zetmjpao868s9yzvr5ld
Remark: 如果购买的是内网SLB，需要在单独买EIP，将EIP绑定到SLB对外提供服务。
Remark: 也可以简单点，购买SLB时就带外网IP了，就可以直接对外提供服务，这时候去掉上面
alicloud-loadbalancer-address-type: intranet这个条，不是内网了。
Remark: 如果是专有版K8S，而不是托管版K8S，需要安装CCM(Cloud Controller Manager)才能使用SLB，否则会发现指定了SLB的ID无法使用，Service无ExternalIP等。
例如，我们以Quick Start为例，可以修改Service如下：
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
annotations:
service.beta.kubernetes.io/alicloud-loadbalancer-address-type: intranet
service.beta.kubernetes.io/alicloud-loadbalancer-force-override-listeners: "true"
service.beta.kubernetes.io/alicloud-loadbalancer-id: lb-2zetmjpao868s9yzvr5ld
name: srs-origin-service
spec:
type: LoadBalancer
selector:
app: srs
ports:
- name: srs-origin-service-1935-1935
port: 1935
protocol: TCP
targetPort: 1935
- name: srs-origin-service-1985-1985
port: 1985
protocol: TCP
targetPort: 1985
- name: srs-origin-service-8080-8080
port: 8080
protocol: TCP
targetPort: 8080
EOF
Note：购买时注意选择SLB的VPC，要和K8S集群在一个VPC下面。
Note：关于SLB的更多配置，比如保活、计费、证书等等，可以参考SLB for K8S Service。
Build SRS Origin Cluster as Deployment
在源站集群部署中，可以选择StatefulSet(有状态应用)方式部署，参考：SRS Origin Cluster for a Large Number of Streams。 当然也可以选择Deployment(无状态应用)方式部署，这两种方式的差异参考#464。
| 对比项 | 无状态源站集群 | 有状态源站集群 |
|---|---|---|
| 部署 | 容易，源站只需要创建一个StatefulSet和Service | 复杂，需要几个源站就需要创建几个应用 |
| 规模 | <30节点，需要将节点写入源站和边缘配置 | <10节点，需要将节点写入源站和边缘配置 |
| 更新 | 简单，直接修改镜像更新Pod | 复杂，需要再创建源站同等数量的应用，几个源站就几个应用 |
| 灰度 | 不支持，更新时断流有重推 | 支持灰度，可手动灰度指定的机器， 更新时断流有重推 |
- 新增源站时，都需要修改源站和边缘的配置，修改ConfigMap。
- 灰度时，可以手动更改某些源站的镜像版本，出现问题手动回滚，不适合较多机器的情况。
- 更新和回滚时，都会造成源站重启，由于有边缘作为代理，所以用户不会中断，但边缘会有重试，用户可能会有感知。
Note: 关于Rolling Update，参考SRS Cluster Update, Rollback, Gray Release with Zero Downtime。
我们以部署三个源站为例，全部以无状态应用(Deployment)方式部署：
| 源站 | Deployment | Service | 域名 |
|---|---|---|---|
| Origin Server 0 | srs-origin-0-deploy | srs-origin-0-socs | srs-origin-0-socs |
| Origin Server 1 | srs-origin-1-deploy | srs-origin-1-socs | srs-origin-1-socs |
| Origin Server 2 | srs-origin-2-deploy | srs-origin-2-socs | srs-origin-2-socs |
- 配置
srs-origin-config，三个源站的配置都是一样的，都是Service的地址例如srs-origin-0-socs。新增源站时需要更新。 - 配置
srs-edge-config，边缘集群的配置项也是一样的，都是Service的地址例如srs-origin-0-socs。新增源站时需要更新。
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: ConfigMap
metadata:
name: srs-origin-config
data:
srs.conf: |-
listen 1935;
max_connections 1000;
daemon off;
http_api {
enabled on;
listen 1985;
}
http_server {
enabled on;
listen 8080;
}
vhost __defaultVhost__ {
cluster {
origin_cluster on;
coworkers srs-origin-0-socs:1985 srs-origin-1-socs:1985 srs-origin-2-socs:1985;
}
http_remux {
enabled on;
}
hls {
enabled on;
}
}
---
apiVersion: v1
kind: ConfigMap
metadata:
name: srs-edge-config
data:
srs.conf: |-
listen 1935;
max_connections 1000;
daemon off;
http_api {
enabled on;
listen 1985;
}
http_server {
enabled on;
listen 8080;
}
vhost __defaultVhost__ {
cluster {
mode remote;
origin srs-origin-0-socs srs-origin-1-socs srs-origin-2-socs;
}
http_remux {
enabled on;
}
}
EOF
第一个源站，服务地址为srs-origin-0-socs：
- Deployment应用为
srs-origin-0-deploy，注意Replicas应该为1。 - Service服务为
srs-origin-0-socs，只挂了一个应用srs-origin-0-deploy。
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: srs-origin-0-deploy
labels:
app: srs-origin-0
spec:
replicas: 1
selector:
matchLabels:
app: srs-origin-0
template:
metadata:
labels:
app: srs-origin-0
spec:
volumes:
- name: config-volume
configMap:
name: srs-origin-config
containers:
- name: srs
image: ossrs/srs:3
imagePullPolicy: IfNotPresent
ports:
- containerPort: 1935
- containerPort: 1985
- containerPort: 8080
volumeMounts:
- name: config-volume
mountPath: /usr/local/srs/conf
---
apiVersion: v1
kind: Service
metadata:
name: srs-origin-0-socs
spec:
type: ClusterIP
selector:
app: srs-origin-0
ports:
- name: srs-origin-0-socs-service-1935-1935
port: 1935
protocol: TCP
targetPort: 1935
EOF
Remark: 按照上面的例子，建立第二个源站，服务地址为
srs-origin-1-socs，Deployment应用为srs-origin-1-deploy，Service服务为srs-origin-1-socs。
Remark: 按照上面的例子，建立第三个源站，服务地址为
srs-origin-2-socs，Deployment应用为srs-origin-2-deploy，Service服务为srs-origin-2-socs。
srs-api-service: 创建一个服务k8s service，基于SLB提供HTTP服务，SRS第一个源站提供API服务，标签为srs-origin-0。
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
name: srs-api-service
spec:
type: LoadBalancer
selector:
app: srs-origin-0
ports:
- name: srs-origin-service-1985-1985
port: 1985
protocol: TCP
targetPort: 1985
EOF
Note: 源站对外提供API服务
srs-api-service，我们选择第一个源站对外提供API服务，实际上源站集群需要改进这点，参考#1607。
Note: 这里我们选择ACK自动创建SLB和EIP，也可以手动指定SLB，参考Use One SLB and EIP for All Streaming Service。
Managing Compute Resources for Containers
计算资源有CPU、内存、磁盘、网络等，K8S内置的资源是指CPU和内存， K8S也支持声明和消费扩展资源。
可以指定Pod对于资源的Requests和Limits，比如：
spec.containers[].resources.limits.cpu
spec.containers[].resources.limits.memory
spec.containers[].resources.requests.cpu
spec.containers[].resources.requests.memory
Note: CPU单位是m(millicores或millicpu)千分之一核心的意思，0.1或100m就是10%的CPU。
Note: Memory单位是字节，可以是
Ei, Pi, Ti, Gi, Mi, Ki，比如100Mi意思就是100MB内存。
调度时，会根据Requests请求的资源大小，分配到合适的Pod。而Limits，对于CPU和内存的策略是不同的：
- CPU是可以被压缩的资源，可能允许(也可能不允许)超过容器的Limits，这个会传递到容器的cpu-quota，会根据CPU已经容器的状态动态调整。
- Memory是不可以被压缩的资源，如果内存被耗光就OOM了，会杀掉容器重启或迁移走一些容器，K8S Resource QoS会根据Requests和Limits的定义，优先保障Guranteed，然后是Burstable，最低优先级是Best-Effort。
对于SRS源站，我们可以指定更大的内存和CPU：
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: StatefulSet
metadata:
name: srs-origin
labels:
app: srs-origin
spec:
serviceName: "socs"
replicas: 3
selector:
matchLabels:
app: srs-origin
template:
metadata:
labels:
app: srs-origin
spec:
volumes:
- name: cache-volume
persistentVolumeClaim:
claimName: pvc-nas
- name: config-volume
configMap:
name: srs-origin-config
containers:
- name: srs
image: ossrs/srs:3
imagePullPolicy: IfNotPresent
resources:
limits:
cpu: 200m
memory: 2Gi
ports:
- containerPort: 1935
- containerPort: 1985
- containerPort: 8080
volumeMounts:
- name: cache-volume
mountPath: /usr/local/srs/objs/nginx/html
readOnly: false
- name: config-volume
mountPath: /usr/local/srs/conf
EOF
对于SRS边缘，一般CPU可以少一些，内存可以多一些：
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: srs-edge-deploy
labels:
app: srs-edge
spec:
replicas: 3
selector:
matchLabels:
app: srs-edge
template:
metadata:
labels:
app: srs-edge
spec:
volumes:
- name: config-volume
configMap:
name: srs-edge-config
containers:
- name: srs
image: ossrs/srs:3
imagePullPolicy: IfNotPresent
resources:
limits:
cpu: 100m
memory: 3Gi
ports:
- containerPort: 1935
- containerPort: 1985
- containerPort: 8080
volumeMounts:
- name: config-volume
mountPath: /usr/local/srs/conf
EOF
Auto Reload by Inotify
SRS会在ConfigMap变更后自动触发Reload，详细参考#1635。
K8S使用ConfigMap存储配置文件，比如：
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: ConfigMap
metadata:
name: srs-config
data:
srs.conf: |-
listen 1935;
max_connections 1000;
daemon off;
http_api {
enabled on;
listen 1985;
}
http_server {
enabled on;
listen 8080;
}
vhost __defaultVhost__ {
http_remux {
enabled on;
}
hls {
enabled on;
}
}
EOF
ConfigMap会以volume挂载成配置文件：
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: srs-deploy
labels:
app: srs
spec:
replicas: 1
selector:
matchLabels:
app: srs
template:
metadata:
labels:
app: srs
spec:
volumes:
- name: config-volume
configMap:
name: srs-config
containers:
- name: srs
image: ossrs/srs:3
imagePullPolicy: IfNotPresent
ports:
- containerPort: 1935
- containerPort: 1985
- containerPort: 8080
volumeMounts:
- name: config-volume
mountPath: /usr/local/srs/conf
EOF
当ConfigMap变更时，会更新SRS的配置文件，SRS会通过inotify收到通知，从而触发SRS的reload。比如我们禁用HTTP和HLS服务：
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: ConfigMap
metadata:
name: srs-config
data:
srs.conf: |-
listen 1935;
max_connections 1000;
daemon off;
vhost __defaultVhost__ {
}
EOF
可以看pod的日志，成功reload，关闭了HTTP服务：
kubectl exec `kubectl get po|grep srs-deploy|awk '{print $1}'` -- tail -f objs/srs.log
[2020-03-12 14:32:59.049][Warn][1][348][16] enable auto reload for docker
[2020-03-12 14:32:59.049][Trace][1][348] auto reload watching fd=11, watch=1, file=conf
[2020-03-12 14:34:17.601][Trace][1][354] inotify event wd=1, mask=0x40000100, len=32, name=..2020_03_12_14_34_17.976827533, reload=0
[2020-03-12 14:34:17.601][Trace][1][354] inotify event wd=1, mask=0x100, len=16, name=..data_tmp, reload=0
[2020-03-12 14:34:17.601][Trace][1][354] inotify event wd=1, mask=0x80, len=16, name=..data, reload=1
[2020-03-12 14:34:17.601][Trace][1][354] reload config, signo=1
[2020-03-12 14:34:18.114][Trace][1][348] config parse complete
[2020-03-12 14:34:18.114][Trace][1][348] srs checking config...
[2020-03-12 14:34:18.114][Warn][1][348][11] stats network use index=0, ip=172.20.2.169
[2020-03-12 14:34:18.114][Warn][1][348][11] stats disk not configed, disk iops disabled.
[2020-03-12 14:34:18.114][Trace][1][348] write log to file ./objs/srs.log
[2020-03-12 14:34:18.114][Trace][1][348] you can: tailf ./objs/srs.log
[2020-03-12 14:34:18.114][Trace][1][348] @see https://ossrs.net/lts/zh-cn/docs/v4/doc/log
[2020-03-12 14:34:18.115][Trace][1][348] reload http_api on=>off success.
[2020-03-12 14:34:18.115][Trace][1][348] reload http stream on=>off success.
[2020-03-12 14:34:18.115][Trace][1][348] vhost __defaultVhost__ maybe modified, reload its detail.
[2020-03-12 14:34:18.115][Trace][1][348] vhost __defaultVhost__ reload hls success.
[2020-03-12 14:34:18.115][Trace][1][348] vhost __defaultVhost__ http_remux reload success
[2020-03-12 14:34:18.115][Trace][1][348] vhost __defaultVhost__ reload http_remux success.
[2020-03-12 14:34:18.115][Trace][1][348] ingest nothing changed for vhost=__defaultVhost__
[2020-03-12 14:34:18.115][Trace][1][348] reload config success.
Note: 从ConfigMap的修改，到Pod的配置文件生效，一共花了118秒钟，时间比较久。
Winlin 2020.02
